Что такое структурированная кабельная система (СКС)

В эпоху цифровизации стабильная и гибкая сетевая инфраструктура — обязательное условие эффективной работы любого предприятия, офиса или учреждения. Структурированная кабельная система (СКС) служит надёжной основой для современных IT- и инженерных систем: локальных сетей, IP-телефонии, видеонаблюдения, систем контроля доступа и автоматизации зданий. СКС проектируется как долгосрочная физическая среда передачи данных — универсальная, масштабируемая и соответствующая международным стандартам. В этой статье мы подробно рассмотрим её устройство, ключевые принципы построения и практические преимущества для бизнеса.

Структурированная кабельная система строится на нескольких фундаментальных принципах, обеспечивающих её надёжность и долгосрочную применимость. Главный из них — универсальность: одна и та же физическая инфраструктура способна передавать разные типы сигналов — данные, голос, видео, управляющие команды — и работать с оборудованием различных производителей и поколений.

Важнейшую роль играет иерархическая структура, построенная по принципу «звезда». Она делит систему на логические подсистемы — от центра здания к этажам и далее к рабочим местам. Такой подход упрощает локализацию неисправностей, обслуживание и модернизацию.

Ключевые принципы СКС:

• Универсальность — поддержка любых типов сигналов и совместимость с разным оборудованием;
• Модульность и стандартизация — использование единых норм (ISO/IEC 11801, TIA/EIA-568) и типовых компонентов;
• Иерархическая топология — чёткое разделение на подсистемы с централизованным управлением;
• Гибкость и масштабируемость — простая перенастройка под новые задачи без перекладки кабелей;
• Долговечность — расчётный срок службы 10–15 лет при соблюдении правил монтажа и резервировании каналов.

СКС — это физическая основа, абстрагированная от конкретных технологий. Она создаёт единую среду, на которой потом разворачиваются любые сервисы — от офисных сетей до систем «умного здания».

Структура и подсистемы СКС

СКС построена по иерархической модели «звезда», где все линии сходятся к центральным узлам коммутации. Эта структура делит систему на три основные подсистемы, каждая из которых отвечает за определённый участок маршрута сигнала — от центра комплекса до конечного устройства.

Магистральная подсистема комплекса обеспечивает связь между зданиями на одной территории. Здесь чаще всего применяется оптоволоконный кабель (многомодовый OM3/OM4 или одномодовый OS2) благодаря его высокой пропускной способности и устойчивости к электромагнитным помехам. Кабели прокладываются в защитных трубах под землёй или по внешним трассам, соединяя телекоммуникационные узлы разных корпусов.

Магистральная подсистема здания («вертикальная магистраль») связывает этажные распределительные шкафы с главным распределительным центром — обычно расположенным в серверной или техническом помещении. Используются как оптические, так и медные кабели высоких категорий (Cat.6A и выше), особенно если по магистрали передаётся питание по PoE или требуются высокие скорости.

Горизонтальная подсистема прокладывается от этажного шкафа до рабочих мест. Это самый протяжённый сегмент — до 90 метров кабеля плюс до 10 метров патч-кордов. Здесь преобладает медная витая пара (Cat.6 или Cat.6A), заведённая в коммутационную панель и оконеченную в настенных розетках RJ-45. Каждая розетка соединяется с конкретным портом на панели, что обеспечивает прозрачность и удобство администрирования.

Все подсистемы объединяются в единую сеть через коммутационные шкафы, где установлены панели, кроссы и патч-корды. Именно эта чёткая иерархия позволяет быстро перенастраивать подключения, локализовать обрывы и добавлять новые сервисы без вмешательства в уже работающую инфраструктуру.

Компоненты структурированной кабельной системы

СКС состоит исключительно из пассивных компонентов — элементов, не требующих питания и не обрабатывающих сигнал. Именно они формируют физический слой инфраструктуры, обеспечивающий стабильную передачу данных.

Основные компоненты СКС включают:

• Кабели:
  — медные: витая пара UTP/FTP/STP категорий Cat.5e–Cat.8;
  — оптические: многомодовые OM3/OM4 (для внутренних трасс) и одномодовые OS2 (для межзданий).
• Коммутационные панели — для организации оконечания кабелей в шкафах;
• Розетки — настенные, чаще всего с разъёмами RJ-45 (данные) или RJ-11 (телефония);

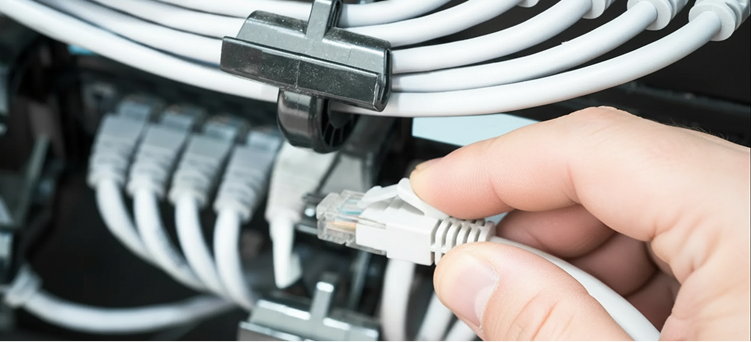

• Разъёмы, адаптеры, муфты и патч-корды — для соединения и перекоммутации линий;
• Распределительные шкафы и стойки — металлические конструкции для размещения оборудования и кабельного менеджмента.

Важно: в состав СКС не входят активные устройства и пользовательские элементы:

• Коммутаторы, роутеры, серверы;
• Рабочие станции, IP-телефоны, камеры;
• Абонентские шнуры (от розетки до устройства);
• Кабеленесущие системы (лотки, короба) — они вспомогательны, но не являются частью СКС по стандартам.

СКС  можно сравнить с «дорогой» для сигнала. Логика, маршрутизация и управление трафиком реализуются уже на уровне активного оборудования, подключаемого к этой инфраструктуре. Чёткое разделение пассивной и активной частей упрощает проектирование, гарантирует совместимость и позволяет обновлять технологии без замены кабельной основы.

Функции и возможности

Структурированная кабельная система выступает единой физической платформой для интеграции самых разных слаботочных сервисов. Благодаря универсальной архитектуре и поддержке широкого диапазона частот, одна и та же СКС способна одновременно обслуживать несколько независимых систем.

На ней строятся корпоративные локальные вычислительные сети (LAN) — основа офисной работы, обмена данными и доступа к серверам. Через те же кабели передаётся голосовой трафик: как традиционная аналоговая телефония (через адаптеры), так и современная IP-АТС.

СКС активно используется в системах видеонаблюдения — как для аналоговых камер с передачей по коаксиалу через balun-преобразователи, так и для IP-камер, подключаемых напрямую к сетевым портам (включая PoE-питание).

Кроме того, через неё работают:
— Системы контроля и управления доступом (СКУД): турникеты, считыватели, электромагнитные замки;
— Охранные и пожарные сигнализации, а также системы оповещения;
— Инженерные комплексы: климат-контроль, диспетчерский контроль лифтов, системы «умный дом» и корпоративное радио/ТВ.

Объединение всех этих сервисов на единой кабельной основе резко снижает совокупную стоимость владения (TCO): сокращаются затраты на проектирование, монтаж, обслуживание и расширение. Вместо отдельных «проводов под каждую задачу» — одна гибкая, документированная и легко администрируемая инфраструктура, способная адаптироваться под новые технологии в течение десятилетия.

Стандарты и категории СКС

Надёжность и совместимость СКС обеспечивается строгим соблюдением международных и национальных стандартов. Основополагающими являются серия стандартов ISO/IEC 11801-1:2017 и ISO/IEC 11801-2:2017 (для коммерческих и промышленных объектов), а также техническая рекомендация ISO/IEC TR 11801-9906:2025 по однопарным кабельным системам. В США действует ANSI/TIA-568-E (2020), включая обновлённую часть ANSI/TIA-568.2-E от октября 2024 года. В Европе — EN 50173-1:2018, в РФ — ГОСТ Р 53245-2023 и СП 520.1325800.2023.

Выбор категории кабеля определяет пропускную способность всей системы. Ниже — ключевые соответствия:

Для скоростей 25/40 Гбит/с на расстояниях свыше 30 м применяется оптическое волокно: OM4 — до 150 м для 40G, OS2 — до 10 км и более.

При проектировании рекомендуется закладывать запас на 5–10 лет: Cat.6A — оптимальный выбор для офисных горизонтальных трасс (до 100 м), поддерживающих 10 Гбит/с и PoE++; Cat.8.1 — целесообразен в ЦОД и для Wi-Fi 7 AP с 10G uplink при длине до 30 м; оптика OM4/OM5 — для магистралей и межзданий; однопарные решения (SPE) — перспективны для IoT и промышленной автоматизации.

Этапы проектирования и монтажа СКС

Качество СКС закладывается ещё до первого проложенного кабеля — на этапе тщательного проектирования. Всё начинается с обследования объекта: инженеры анализируют планировку помещений, архитектурные особенности, предполагаемые нагрузки, размещение рабочих мест и перспективы развития. На основе этих данных формируется техническое задание — совместно с заказчиком уточняются требования к пропускной способности, резервированию (обычно 20–30% запасных портов), типам сервисов и срокам ввода.

Далее следует проектирование: разрабатываются топологические схемы, чертежи трасс прокладки, спецификации оборудования и кабельные журналы. Особое внимание уделяется разделению силовых и слаботочных линий — для минимизации помех.

На этапе закупки используются только сертифицированные компоненты от проверенных производителей: Panduit, Legrand, Belden, Reichle & De-Massari и др. Это гарантирует соответствие заявленным категориям и возможность последующей сертификации.

Монтаж выполняется по двум основным сценариям:
— Скрытый — в стенах, под фальшполом, за подвесными потолками (предпочтителен в офисах);
— Открытый — в кабельных лотках и коробах (часто в производственных или реконструируемых помещениях).

Обязательными элементами являются телекоммуникационное заземление и устройства защиты от импульсных перенапряжений (УЗИП) — они обеспечивают безопасность оборудования и стабильность передачи данных.

Завершающий этап — тестирование и сертификация с помощью профессиональных анализаторов (Fluke, Viavi). Каждый канал проверяется по параметрам: затухание, NEXT, ACR, задержка и др., в соответствии с TIA-1152-A или ISO/IEC 14763-2 с учётом требований ANSI/TIA-568.2-E (2024) к измерению несбалансированности сопротивления постоянного тока для каналов под PoE++. По итогам выдаются паспорта каналов и отчёты OTDR для оптики.

В Туле и области компания «СофтЭксперт» выполняет полный цикл работ — от замера до сдачи «под ключ».

Преимущества СКС перед неструктурированными системами

Неструктурированная кабельная разводка — это набор разрозненных линий, проложенных по мере возникновения задач. Такой подход создаёт «кабельный хаос», ведущий к росту простоев и скрытых затрат. СКС устраняет эти проблемы за счёт системного подхода. Её ключевые преимущества:

СКС превращает кабельную инфраструктуру в надёжную основу для цифрового развития предприятия.

Когда внедрять СКС?

СКС оправдана не только при строительстве «с нуля», но и при модернизации существующих объектов. Оптимальные моменты для внедрения:

• Строительство нового здания — возможность заложить инфраструктуру на этапе черновой отделки;
• Капитальный ремонт офиса, производственного цеха или торгового помещения;
• Рост штата или реорганизация пространства — когда увеличивается число рабочих мест или меняется их расположение;
• Внедрение «умных» систем: IP-видеонаблюдения, СКУД, датчиков IoT, PoE-устройств (освещение, точки доступа, термостаты);
• Переход на облачные сервисы, IP-телефонию или централизованное хранение данных — требующие стабильной и высокоскоростной сети.

СКС актуальна для любых организаций: от небольших офисов и медицинских центров до крупных предприятий, учебных заведений и жилых комплексов с интеллектуальной инфраструктурой.
